产品特点及规格
- 高可靠性的 3D Conformal 涂层检测与测量
- 采用针对检测优化的光学系统和光谱系统，实现高速/高精度的涂层区域检测
- 基于光干涉（OCT：光学相干层析成像）技术的高可靠 3D 涂层厚度测量
- 采用高速算法处理光反射数据
- 采用针对检测优化的光学系统和光谱系统，实现高速/高精度的涂层区域检测
- 基于光干涉（OCT：光学相干层析成像）技术的高可靠 3D 涂层厚度测量
- 采用高速算法处理光反射数据
项目 | SPEC. |
Camera | 12M |
FOV | 490 x 480 mm |
Resolution | 30 ㎛/pixel |
Inspection Time | 150cm² / sec |
Light System | Multi Lighting System (UV, White, Red) |
Coating Thickness | 10 ~ 600 μm |
Inspection Item | No Coating, Coating Insufficiency, Bubbles/ Void, Smear, Coating Delamination |
Option | OLTT (Off-Line Teaching Tool Software) Barcode System / MES 联动系统 / Repair / SPC |

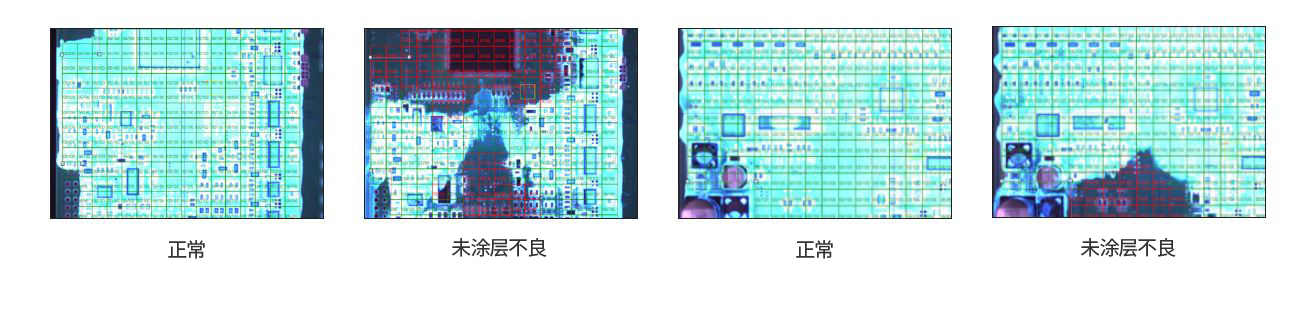

Conformal 涂层区域检测
- 检测在Conformal涂层工艺过程中出现的缺陷，如未涂层、涂层不足、气泡等，同时检测涂层是否存在于不允许涂层的区域。

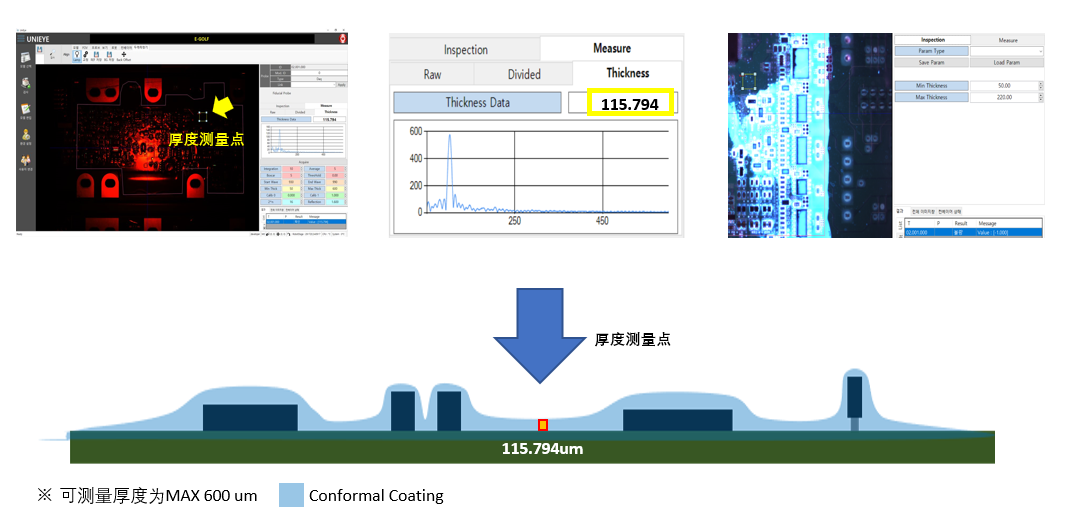

Conformal 涂层厚度测量
- 基于光干涉（OCT：光学相干层析成像）技术，采用独特的算法，稳定且精确地测量涂层的厚度。
- 通过测量光波的相位，能够获得准确的数据，且具有优异的重复性。
- 通过测量光波的相位，能够获得准确的数据，且具有优异的重复性。
用户UI
- 直观且最大化便利性的用户UI
- 简单的教学设置和自动校准
- 简单的教学设置和自动校准
工程管理系统
- 通过存储的检验数据，对不良品进行类型分类/分析，并将测量值以各种统计形式展示。
- 实时SPC监控、按周期生成报告、生产状态、按不良类型过滤和排序等功能。
- 实时SPC监控、按周期生成报告、生产状态、按不良类型过滤和排序等功能。
