Roll to Roll

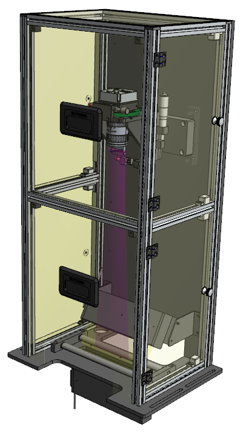

인라인 표면검사기 UniScan-S
Roll to Roll 공정에 사용되는 소재 및 소재의 성형층(코팅층)의 표면을 검사합니다.
고성능 카메라로 표면의 이물, 핀홀, 스크래치 등의 결함을 빠르고 정밀하게 검출합니다.
검사 알고리즘

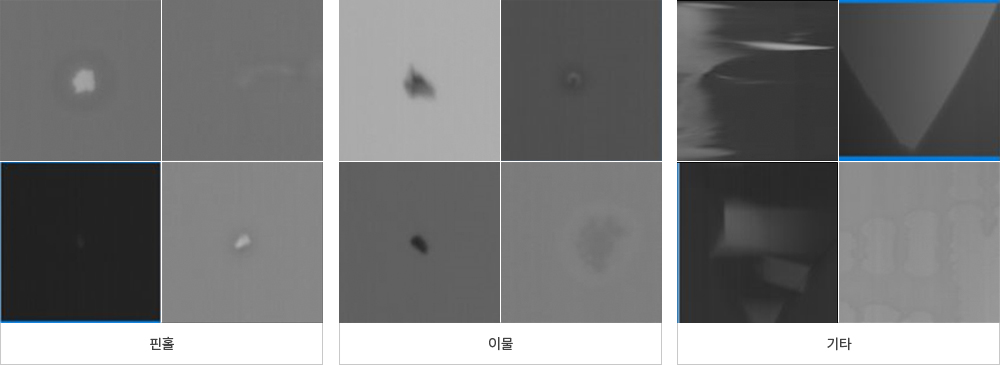

기능성 필름, 광학 필름, 라미네이팅 필름 등 다양한 롤형 자재의 표면에서 발생할 수 있는 이물, 스크래치, 기포, 핀홀, 얼룩 등의 결함을 실시간으로 검사
주요 기능
-고해상도 카메라, 최적화된 조명, 영상 처리 알고리즘, 딥러닝 분류기를 통합한 UniEye의 시스템은 R2R 공정에 특화된 구조로 설계
-빠르게 움직이는 필름에서도 결함을 빠짐없이 감지하고 자동 분류

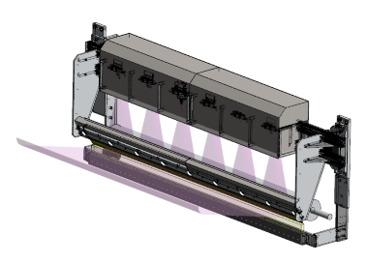

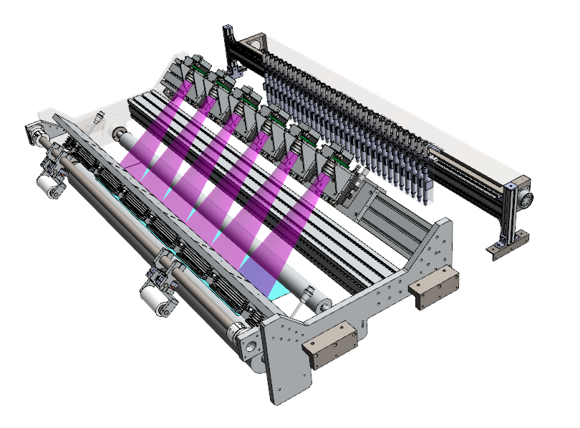

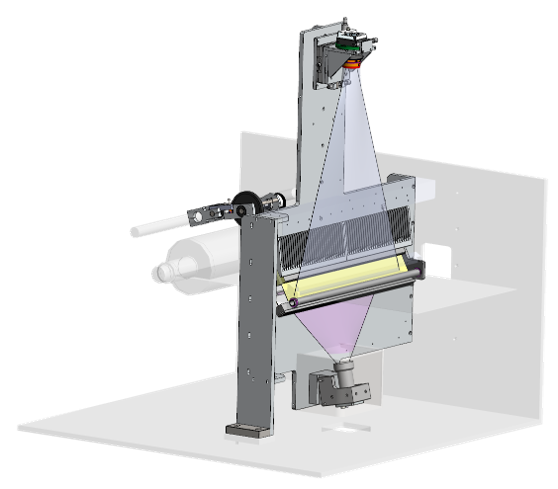

-필름 생산 공정 검사 요구에 대응 가능한 다양한 광학계 구성
-가시광, UV, IR 등 조명 적용 / 고속 Line Scan 카메라 및 다중 PC채용
-빠르게 움직이는 필름에서도 결함을 빠짐없이 감지하고 자동 분류
-필름 생산 공정 검사 요구에 대응 가능한 다양한 광학계 구성
-가시광, UV, IR 등 조명 적용 / 고속 Line Scan 카메라 및 다중 PC채용
주요 특징
- 직관적이고 사용에 용이한 사용자 UI
- 빠른 티칭 설정을 위한 자동티칭 기능 제공
- 모델에 따른 티칭 및 검사조건 설정, 검사 및 데이터 저장 & 레포트, 불량별 분류 및 알람, 불량 타입별 통계 기능 등
- Report : 결함맵, 결함 정보, 분류 및 통계, 트랜드 차트, 거리별 그래프 등
- 빠른 티칭 설정을 위한 자동티칭 기능 제공
- 모델에 따른 티칭 및 검사조건 설정, 검사 및 데이터 저장 & 레포트, 불량별 분류 및 알람, 불량 타입별 통계 기능 등
- Report : 결함맵, 결함 정보, 분류 및 통계, 트랜드 차트, 거리별 그래프 등
다양한 시스템 연계
- 라벨기, 펜마커, 레이저 등 마킹 장치, PLC 연동
- 외부 PC 및 I/O 뷰어를 통한 원격 조작 및 모니터링
-AI 기반 결함 분류기 적용 가능 (Defect Classification & Clustering)
-공정 상의 필름 진동을 억제하는 이송 기구 적용
-MES 등 상위 시스템 연동을 통한 생산 이력 관리
- 외부 PC 및 I/O 뷰어를 통한 원격 조작 및 모니터링
-AI 기반 결함 분류기 적용 가능 (Defect Classification & Clustering)
-공정 상의 필름 진동을 억제하는 이송 기구 적용
-MES 등 상위 시스템 연동을 통한 생산 이력 관리
제품 사양
|
항목 |
사양 |
비고 |
|
카메라 |
2K/4K/6K/8K/16K Line Scan |
|
|
카메라 개수 |
Max 16 EA |
|
|
해상력 |
40/20/10 ㎛ / pixel |
|
|
조명 |
Top & Bottom LED Bar Light |
|
|
PLC 연동 |
Ethernet or DIO |
|
|
검사 항목 |
Uncoating/Pinhole/Contaminant/Etc |
|
|
검사 속도 |
Up to 200m/min |
Standard base Depends on Resolution |
|
Option |
External Encoder / Labeler |
