Roll to Roll
Edge 위치 검출기 UniScan-E
필름 및 시트류 자재의 정밀 정렬 계측을 위한 고속 엣지 위치 검출기
-광학식 엣지 센서 (투과 / 반사 방식 선택 가능)
주요 기능
-생산 공정에서 사용되는 연속 자재(필름, 종이, 금속박 등)의 엣지 위치를 실시간으로 감지하고 정렬 상태를 정확히 파악하는 전용 센서 시스템
-정밀 광학 센서와 고속 연산 알고리즘을 기반으로, 필름의 좌우 치우침 등을 감지하여 EPC(Edge Position Control) 등과 연동하여 자재 위치를 자동 보정 가능
-정밀 광학 센서와 고속 연산 알고리즘을 기반으로, 필름의 좌우 치우침 등을 감지하여 EPC(Edge Position Control) 등과 연동하여 자재 위치를 자동 보정 가능
주요 특징
-광학식 엣지 센서 ( 반사 방식 )
-필름 위치 변화에 대한 고속 응답 및 ±μm급 해상도 제공
-투명/불투명/부분투과 자재 모두 대응 가능
-설치 위치와 조건에 맞는 센서 헤드 및 컨트롤러 커스터마이징 가능
-위치 데이터 출력 및 외부 제어기(PLC, 모터 드라이버 등)와 연동
-다중 엣지 검출 및 중심선(센터 라인) 위치 산출 가능
-계측 위치의 보정을 위한 위치 조정 기구 제공
-필름 위치 변화에 대한 고속 응답 및 ±μm급 해상도 제공
-투명/불투명/부분투과 자재 모두 대응 가능
-설치 위치와 조건에 맞는 센서 헤드 및 컨트롤러 커스터마이징 가능
-위치 데이터 출력 및 외부 제어기(PLC, 모터 드라이버 등)와 연동
-다중 엣지 검출 및 중심선(센터 라인) 위치 산출 가능
-계측 위치의 보정을 위한 위치 조정 기구 제공
제품 사양
|
항목 |
사양 |
비고 |
|
카메라 |
7.2K Line Scan |
|
|
해상도 |
5 ㎛ / pixel |
|
|
검사 영역 |
36 mm |
|
|
조 명 |
Top & Bottom LED Bar Light |
|
|
PLC 연동 |
Ethernet or DIO |
|
|
검사 항목 |

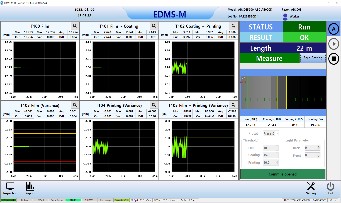

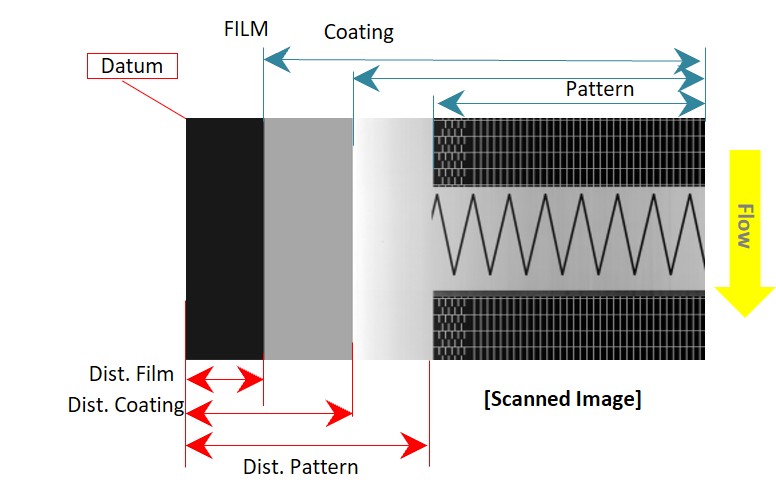

FILM, COATING, PRINTING 면 이동량 측정 |
|
|
검사 속도 |
Max 80m/min |
Standard base |
