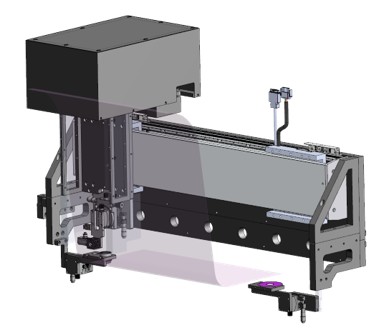

주요 기능
-Roll-to-Roll(R2R) 공정 또는 컨베이어 기반 생산 라인에서 제품이 이동 중일 때 실시간으로 두께를 측정하는 시스템
-광학식 비접촉으로 필름, 코팅, 글래스, 라미네이팅 구조물 등 다양한 재질의 두께를 연속적으로 측정
-고속 라인에서도 높은 정밀도와 안정성을 제공
-광학식 비접촉으로 필름, 코팅, 글래스, 라미네이팅 구조물 등 다양한 재질의 두께를 연속적으로 측정
-고속 라인에서도 높은 정밀도와 안정성을 제공
주요 특징
-Sub-micron ~ 수십 μm까지 실시간 정밀 측정
-광간섭 기술을 이용하여 정확한 두께 측정값을 제공
-공정상의 필름 진동을 억제하는 이송 기구 적용
-검사 결과를 MES, PLC 등 외부 시스템과 연동
-R2R 공정에 최적화된 모듈형 구조
-자동으로 측정 오차를 보정하여 검사 정확도를 높이고, 안정적인 측정 제공
-광간섭 기술을 이용하여 정확한 두께 측정값을 제공
-공정상의 필름 진동을 억제하는 이송 기구 적용
-검사 결과를 MES, PLC 등 외부 시스템과 연동
-R2R 공정에 최적화된 모듈형 구조
-자동으로 측정 오차를 보정하여 검사 정확도를 높이고, 안정적인 측정 제공

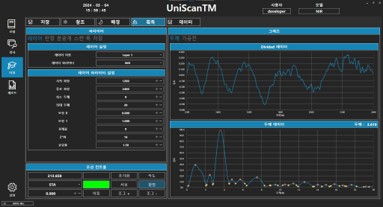

사용자 UI
- 직관적이고 사용에 용이한 사용자 UI
- 실시간 검사, 통계, 보고서, 티칭, Interface 기능 제공
- 실시간 검사, 통계, 보고서, 티칭, Interface 기능 제공
제품 사양
|
항목 |
사양 |
비고 |
|
Thickness Measurement Range |
0.5 ∼ 60 um |
|
|
Accuracy |
1.00% |
|
|
Precision |
0.30% |
|
|
Wavelength |
Visible / NIR |
|
|
Sampling Rate |
Up to 40 times/sec |
|
|
Working Distance |
33 mm 내외 |
|
|
Light Source Lamp |
Tungsten Halogen ( 6,000 hours ) |
