주요 기능
-인쇄 공정 외부에서 시트 또는 소량 생산 제품의 인쇄 품질을 정밀하게 검사하는 데 적합한 독립형 비전 검사 장비
-고해상도 카메라 시스템을 통해, 정렬 불량, 미세 패턴 누락, 색 번짐, 라인 깨짐 등을 정확하게 검출
-QA, QC, R&D 목적으로 다양하게 활용
-고해상도 카메라 시스템을 통해, 정렬 불량, 미세 패턴 누락, 색 번짐, 라인 깨짐 등을 정확하게 검출
-QA, QC, R&D 목적으로 다양하게 활용
주요 특징
-정지 상태 시편에 대한 고정밀 검사 (μm 단위 정렬 측정)
-인쇄 패턴의 불량 뿐만 아니라, 패턴 인쇄의 위치, 패턴의 크기 등의 검사 수행
-고해상도 2D Vision + 조명 최적화 조합 설계
-검사 대상 형상 및 배경에 따라 패턴 인식 자동화
-비교 템플릿 기반의 정량 분석 기능 내장
-검사 결과 이미지 및 통계 리포트 자동 생성

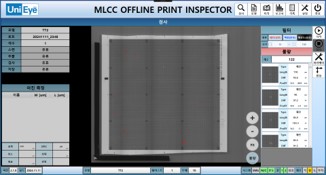

-현장 엔지니어를 위한 직관적 UI 및 분석 툴 제공
-인쇄 패턴의 불량 뿐만 아니라, 패턴 인쇄의 위치, 패턴의 크기 등의 검사 수행
-고해상도 2D Vision + 조명 최적화 조합 설계
-검사 대상 형상 및 배경에 따라 패턴 인식 자동화
-비교 템플릿 기반의 정량 분석 기능 내장
-검사 결과 이미지 및 통계 리포트 자동 생성
-현장 엔지니어를 위한 직관적 UI 및 분석 툴 제공
제품 사양
|
항목 |
사양 |
비고 |
|
카메라 |
12k Line Scan |
|
|
해상도 |
5 ㎛ / pixel |
|
|
조명 |
Top & Bottom LED Light |
|
|
연동 |
단독설비 |
|
|
검사 항목 |
인쇄불량, 마진측정, 변형측정 |
|
|
검사 속도 |
4min / 장 |
440mm 기준 |
